L'indagine termografica nell'edilizia



La termografia è una tecnica diagnostica "non ditruttiva" spesso utilizzata per analizzare eventuali dispersioni presenti nell'involucro edilizio. Come tutti i sistemi di indagine "non distruttivi" gode di evidenti vantaggi: non danneggia l'opera osservata, fornisce una notevole quantità di informazioni ed in tempo reale, consente di raccoglire dati sia qualitativi che quantitativi abbinando una indubbia velocità di restituzione. In particolare, nell'indagine termografica tutto avviene senza alcun "distrurbo" poichè la rilevazione è effettuata senza contatto diretto, diversamente da quegli strumenti di misura che operano per sfruttano la trasmissione del calore per "conduzione" e che dunque necessitano di un contatto superficiale.



Ma cos'è la TERMOGRAFIA?

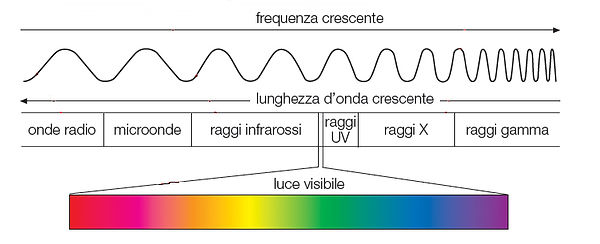

La termografia è una tecnica per rilevare e misurare la radiazione elettromagnetica nel campo dell'infrarosso (IR) e porla in relazione con la temperatura superficiale. E' noto che ogni corpo con temperatura superiore a quella dello "zero assoluto" (-273,15 °C) emette radiazioni elettromagnetiche in virtù dell'agitazione termica molecolare. L'insieme delle onde elettromagnetiche, caratterizzate da lunghezza d'onda e frequenza, è rappresentato dallo spettro elettromagnetico: maggiore è la frequenza di un'onda elettromagnetica, tanto maggiore sarà l'energia trasmessa,

Luce e calore sono due forme di energia e si propagano sotto forma di radiazione elettromagnetica: la radiazione "visibile" ha una lunghezza d'onda compresa tra 0,40 e 0,70 micrometri (1 micrometro = 10^(-6) m) e rappresenta una porzione assai limitata dello spettro elettromagnetico. La radiazione dell'infrarosso (ossia oltre il rosso) si trova nel campo con lunghezza d'onda superiore a 0,70 micometri. Agli estremi opposti le onde radio (corte, medie e lunghe) e i raggi gamma che rappresentano il risultato della disgregazione radioattiva.











































I nostri occhi sono sensori progettati per individuare la radiazione elettromagnetica che costituisce lo spettro della luce visibile: tutte le altre forme di radiazioni elettromagnetiche, come gli infrarossi, sono invisibili all'occhio umano, ma ne percepiamo la presenza grazie al calore. Più caldo è un oggetto, maggiore è la quantità di radiazioni infrarosse trasmesse.



Qual'è l'utilità di un'indagine TERMOGRAFIA?

Un’ispezione termografica degli edifici mediante l’uso di una termocamera può essere utile per:



• Visualizzare le perdite energetiche

• Rilevare carenze o difetti di isolamento

• Individuare infiltrazioni d'aria

• Rilevare la presenza di umidità nell’isolamento, nei tetti e nei muri, sia interni che esterni

• Individuare la presenza di muffe ed aree scarsamente isolate

• Individuare i ponti termici

• Individuare le infiltrazioni d'acqua in tetti piani

• Rilevare rotture nei tubi di acqua calda

• Monitorare il processo di asciugatura degli edifici

• Monitorare l'essiccazione delle costruzioni

• Trovare i guasti nella linea di alimentazione e nel riscaldamento centralizzato

• Rilevare i guasti elettrici



La termografia ha dunque moltissime applicazioni anche in campo industriale, meccanico, elettrico.
